【機械知識】機座式磁粉離合器的功能與選型要求

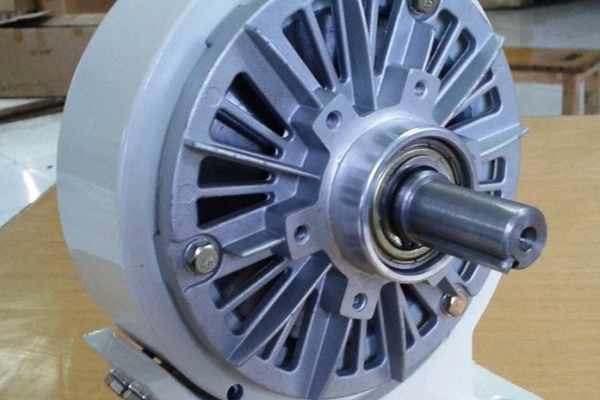

機座式磁粉制動器

什么是磁粉離合器

磁粉離合器是由傳動單元(輸入軸)和從動單元(輸出軸)合并而成。在兩組單元之間的空間，填有粒狀的磁粉。機座式磁粉離合器是根據電磁原理和利用磁粉傳遞轉矩的，具有激磁電流和傳遞轉矩基本成線性關系，在同滑差無關的情況下能夠傳遞一定的轉矩，具有響應速度快、結構簡單、無污染、無噪音、無沖擊振動節約能源等特點。

機座式磁粉離合器具有結構和控制簡單、高速響應、控制精度高、轉矩控制范圍寬、耗電小、運轉噪音小、耐用等等優點，既能用于各種機械的制動（剎車），也可用于各種系統的張力控制及力矩測量的加載器等。

機座式磁粉離合器的主要功能

• 轉矩無級調節：通過改變勵磁電流大小，實現從動軸輸出轉矩的連續可調（如從0到額定轉矩精準控制），替代傳統機械離合器的“剛性結合”；
• 柔性連接與緩沖：主動軸與從動軸間存在滑差時，磁粉的剪切作用可吸收沖擊轉矩（如負載突然啟動/制動時），保護電機與傳動系統免受過載損壞；
• 快速響應通斷：勵磁電流的建立/消失速度快（毫秒級），可實現轉矩的“瞬間結合”或“徹底分離”，適配頻繁啟停的工況；
• 恒轉矩控制：當負載轉矩波動時，通過閉環控制勵磁電流，維持從動軸輸出轉矩恒定（如卷繞設備中保持張力穩定）。

機座式磁粉離合器六大選型要素

機座式磁粉離合器的選型需緊密結合負載特性、工況環境與設備要求，避免因選型不當導致“轉矩不足、過熱燒毀、響應滯后”等問題。

1.額定轉矩

• 定義：磁粉離合器在額定勵磁電流下能長期穩定傳遞的轉矩；
• 選型原則：需大于負載的zui大工作轉矩（考慮1.2~1.5倍安全系數，應對負載波動或沖擊）。
• 注意：不可僅看“額定轉矩”，需同時確認峰值轉矩（短時允許超過額定轉矩的zui大值，通常為額定轉矩的1.5~2倍，用于應對瞬間沖擊）。

2.轉速范圍

• 定義：離合器允許主動軸與從動軸的zui高轉速（單位：r/min），分為“主動軸zui高轉速”與“從動軸zui高轉速”（因滑差存在，兩者可能不同）；
• 選型原則：主動軸zui高轉速需≥電機/動力源的額定轉速，從動軸zui高轉速需≥負載所需的zui高轉速；
• 注意：轉速過高會導致磁粉因離心力飛散（需在磁粉室設防飛散結構），因此需嚴格遵循廠家標注的“許用轉速”——若實際轉速接近許用轉速，需降額使用（如許用轉速1500r/min，實際使用≤1200r/min）。

3.滑差功率

• 選型原則：滑差功率需≥實際工況中的zui大滑差功率（考慮1.2倍安全系數），否則磁粉因過熱失效（磁導率下降、轉矩傳遞不穩定），甚至燒毀線圈；
• 應對：若滑差功率較大，需選帶強制冷卻的機座式離合器（如水冷型、風冷型，機座上增設散熱片或冷卻水道）。

4.安裝尺寸與機座適配性

• 機座形式：確認機座的安裝孔位、底座尺寸、地腳螺栓規格，需與設備基礎或機架的安裝空間完全匹配；
• 軸伸尺寸：主動軸/從動軸的直徑、長度、鍵槽規格需與電機軸、負載軸一致，避免額外加工；
• 軸向/徑向載荷：若負載存在軸向推力或徑向偏心力，需選帶軸承支撐的機座式磁粉離合器（機座內集成深溝球軸承，承受額外載荷）。

5.響應速度

• 定義：勵磁電流從0到額定值（或從額定值到0）的時間（單位：ms），通常在10~50ms之間；
• 選型原則：頻繁啟停或動態響應要求高的場景（如張力快速調節），需選響應速度快的型號（如≤20ms）；
• 影響因素：勵磁線圈的電感量（電感越小，響應越快）、電源電壓（電壓越高，電流上升越快）。

6.控制方式：匹配設備的“自動化需求”

• 手動控制：通過電位器調節勵磁電流（適合簡單工況，如恒定轉矩輸出）；
• 自動控制：接受PLC/DCS的4-20mA、0-10V模擬信號，或Modbus、Profibus通信指令（適合智能設備，如張力閉環控制系統）；
• 選型建議：優先選帶標準信號接口的型號，便于接入現有自動化系統，減少改造成本。

總之，機座式磁粉離合器是現代工業機械領域為常見的傳動設備之一，其具有速度應答、耐用、結構簡易、節能環保等特點。機座式磁粉離合器選型的核心是“轉矩夠、轉速足、散熱好、控得準”，需結合負載轉矩、轉速、滑差功率與自動化需求等多方綜合考量，才能發揮其“穩定控矩、緩沖保護”的優勢特征。

關鍵字：磁粉制動器 機座式磁粉制動器
